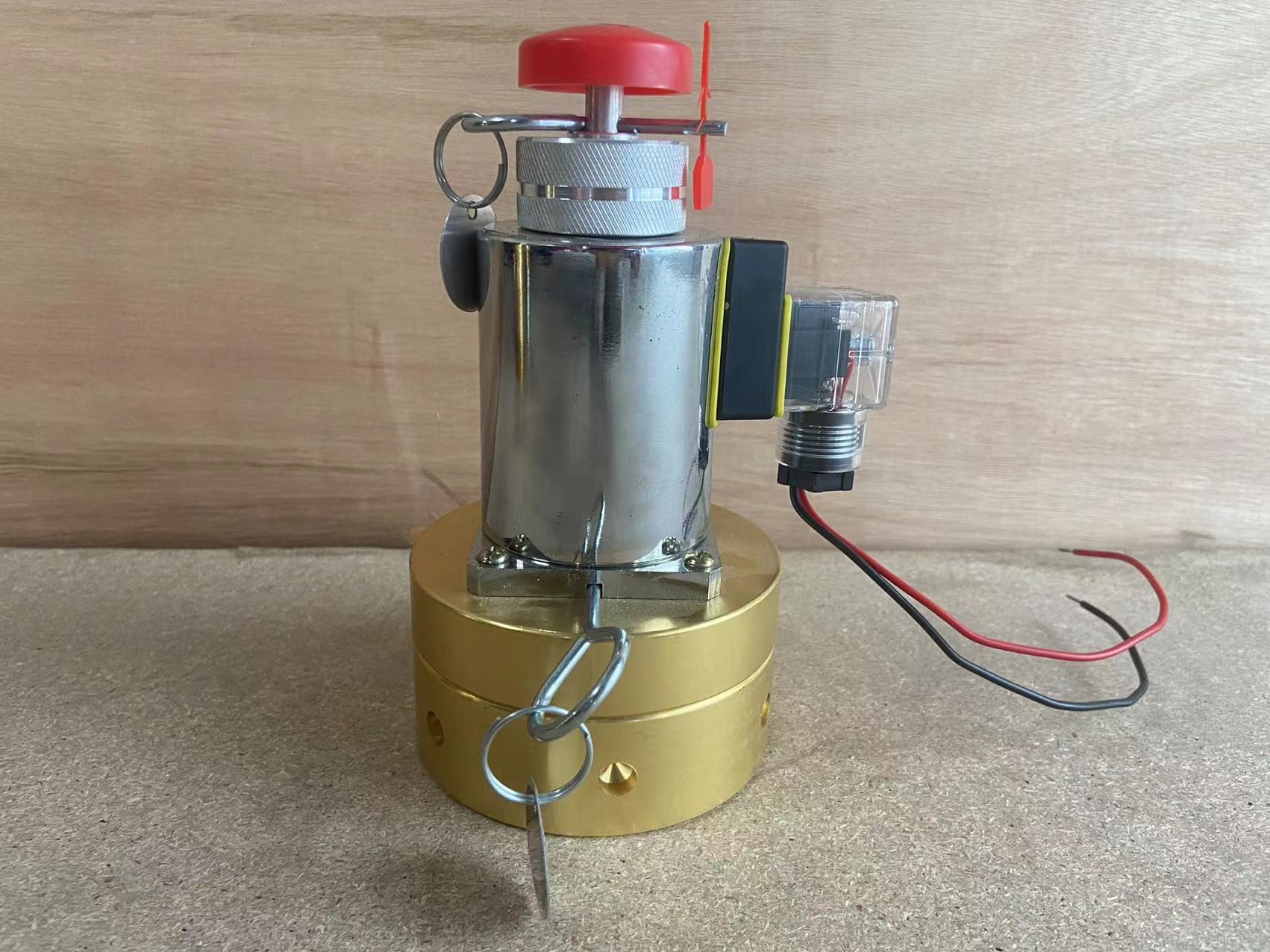

Thiết bị truyền động điện từ được cài đặt trên xi lanh FM200
Nguyên lý làm việc của thiết bị truyền động điện từ: bộ truyền động điện từ được lắp đặt trên van bình chứa trong nhóm xi lanh khí dẫn động của thiết bị chữa cháy.Khi xảy ra báo cháy, bộ điều khiển báo cháy xuất ra dòng điện DC-24V, kết nối nam châm điện trong thiết bị dẫn động, nam châm điện hoạt động để đẩy thiết bị đâm và kim đâm thủng màng ngăn niêm phong trên van bình chứa trong khí dẫn động nhóm xi lanh để mở van bình chứa, sao cho N2 trong nhóm xi lanh khí dẫn động được giải phóng và dẫn động van chọn tương ứng thông qua đường ống truyền động. Van bình chứa của nhóm bình chữa cháy đang mở.
Cấu trúc của thiết bị truyền động điện từ: chủ yếu bao gồm nam châm điện cho van DC, thiết bị ngắt, nút khẩn cấp thủ công, lò xo, v.v.
Tham số
|
Mẫu số |
MFZ1-90F/24V |
|
động lực |
90N |
|
điện áp làm việc |
DC24V |
|
Bắt đầu từ hiện tại |
1.6A |
|
Cân nặng |
2,9kg |
|
Chiều cao |
165mm |
|
Đường kính |
M70*2mm |
Các thành phần
